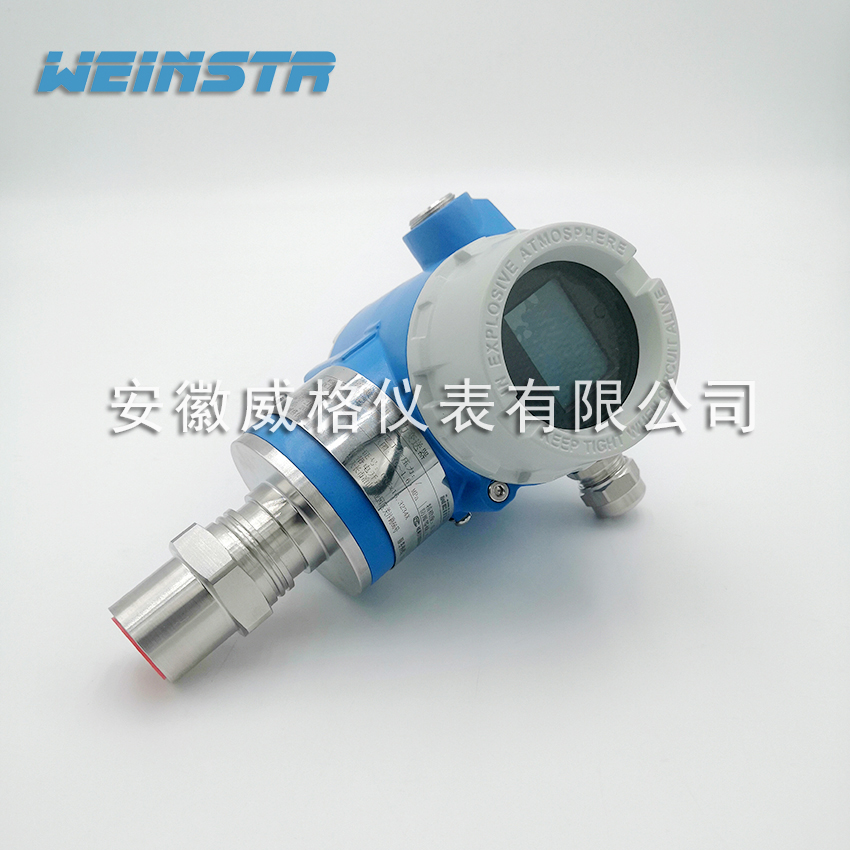

防爆壓力變送器是一種接受壓力變量,經傳感轉換后,將壓力變化量按一定比例轉換為標準輸出信號的儀表
。變送器的輸出信號傳輸?shù)街锌厥疫M行壓力指示
、記錄或控制。
防爆壓力變送器在應用中是與導壓管相連接的
，在進行校準的過程中
，通常的做法，需要把導壓管和單法蘭壓力變送器的接頭拆開
，再接入壓力源進行校準
。但這樣是很麻煩的，并且工作和勞動強度大
，zui擔心的是拆裝接頭時把導壓管扳斷或出現泄漏問題
。我們知道不管什么型號的單法蘭壓力變送器，其正
、負壓室都有排氣
、排液閥或旋塞，這就為我們現場校準單法蘭壓力變送器提供了方便
，也就是說不用拆除導壓管就可校準單法蘭壓力變送器
。
防爆壓力變送器選型原則
1、測量范圍
、需要的精度及測量功能
；
2、測量壓力校驗儀儀表面對的環境
，如石油化工的工業環境
，有可燃(有毒)和爆炸危險氣氛的存在，有較高的環境溫度等;
3
、被測介質的物理化學性流量計質和狀態
，如強酸、強堿
、粘稠
、易凝固結晶和氣化等工況;?
4、操作條件的變化
，如介質溫度
、壓力、濃度的變化
。有時還要考慮到從開車到參數達到正常生產時
，氣相和孔板流量計液相濃度和密度的變化;?
5、被測對象容器的結構
、形狀
、尺寸、容器內的設備附件及各電磁流量計種進出口料管口都要考慮
，如塔
、溶液槽
、反應器、鍋爐汽包
、立罐
、球罐等;?
6、其他要求
，如環保及衛生等要求;?
7
、工程儀表選型要有隔離器統一的考慮，要求盡可能地減少品種規格
，減少備品備件
，以利管理;?
8、實際的工藝情況
防爆型壓力變送器用于測量液體
、氣體或蒸汽的液位
、密度和壓力，然后將其轉變成4～20mA DC信號輸出
?div id="d48novz" class="flower left">
？膳cHART 手操器相互通訊，通過它進行設定
，監控或與上位機組成現場監控系統
。 是根據現場要求研制開發的新產品，可脫離手操器
，通過按鍵方式實現現場調零
，組態等操作。
防爆壓力變送器性能規格
(零基準校驗范圍
，參考條件下
，硅油充液，316 L不銹鋼隔離膜片
。)
1
、參考精度
數字、智能:±0.1%校驗量程
；模擬
、線性:±0.2%校驗量程
2、穩定性
數字
、智能:6個月
，±0.1%URL；模擬
、線性:6個月，±0.2%URL
3
、環境溫度影響
KM1151/3051DP型防爆型壓力變送器數字
、智能
零點誤差:±0.2%URL/56℃
；總體誤差:±(0.2%URL+0.18%校驗量程)/56℃
模擬、線性
零點誤差:±0.5%URL/56℃
；總體誤差:±(0.5%URL+0.5%校驗量程)/56℃
4
、靜壓影響
零點:對于量程4至8，在13790kPa下為±0.2%URL;其它量程為±0.25%URL
。零點誤差可在線通過重新調零來修正
。
量程:可修正至±0.25%輸出讀數/6895kPa，對于量程3
，可修正至±0.5%輸出讀數/6895kPa
5
、振動影響
在任意軸向上，200Hz下振動影響為±0.05%URL/g
6
、電源影響
小于±0.005%輸出量程/伏特
。
7、負載影響:
沒有負載影響
，除非電源電壓有變化
。
8、電磁干擾/射頻干擾(EMI/RFI影響)
由20至1000MHz
，場強達至30V/M時
，輸出漂移小于±0.1%量程。
9
、安裝位置影響
零點漂移至多為±0.25kPa
。所有的零點漂移都可修正掉;對量程無影響。
10
、功能規格
測量范圍:差壓:0-1.3~6890KPa
；靜壓:4、10
、14MPa
11
、零點與量程
數字、智能:可用本機量程和零點按鈕調整
，或用HART手操器遠程調整
。
模擬、線性:量程和零點連續可調
。
13
、零點正、負遷移
零點負遷移時
，量程下限必須大于或等于-URL
；零點正遷移時，量程上限必須小于或等于+URL
。校驗量程大于或等于***小量程
。
14
、輸出
數字、智能:4~20mA DC
，用戶可選擇線性或平方根輸出
，數字過程變量疊加在4~20mA DC信號上，可供采用HART協議的上位機使用
。
模擬
、線性:4~20mA DC,與過程壓力成線性。
