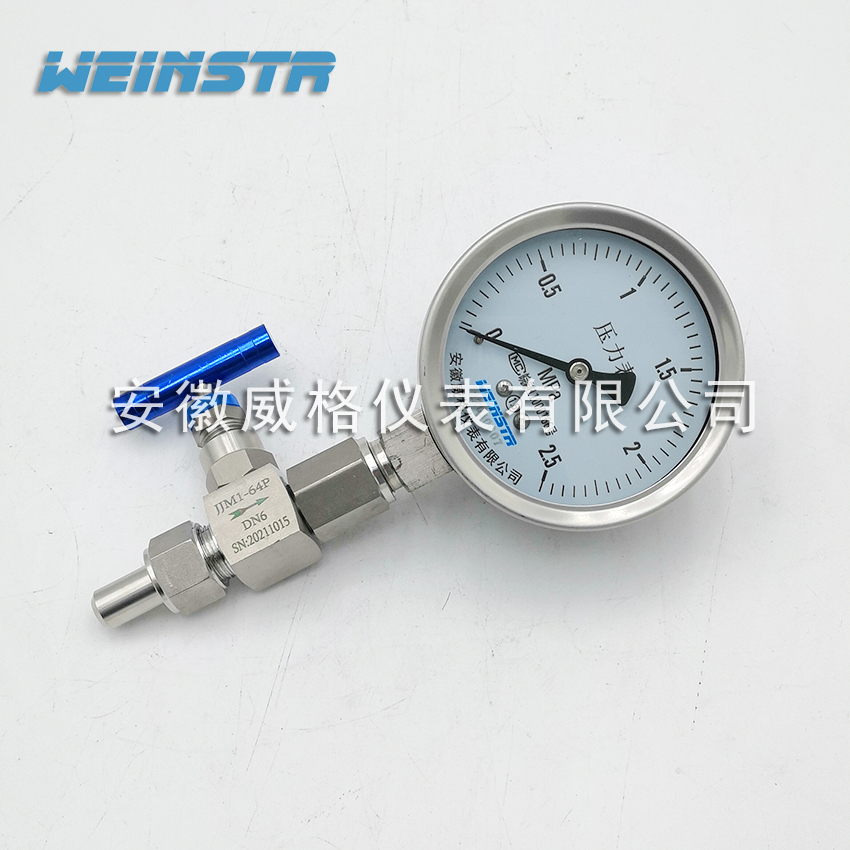

不銹鋼壓力表的零件采用耐腐蝕的不銹鋼及耐腐蝕的合金材料制成，使不銹鋼壓力表具有良好的耐腐蝕性能
，不銹鋼壓力表可廣泛應用于石油
、化工、礦山
、機械
、電力及食 品行業。直接測量不結晶體
，有腐蝕性的氣體、液體的壓力
。
不銹鋼壓力表結構原理
不銹鋼壓力表由導壓系統(包括接頭
、彈簧管、限流螺釘?shù)?
、齒輪傳動機構
、示數裝置(指針與度盤)和外殼(包括表殼
、表蓋、表玻璃等)所組成
。外殼為氣密型結構
，能有效地保護內部機件免受環境影響和污穢侵入
。對于在外殼內充液(一般為硅油或甘油)的儀表
，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
不銹鋼壓力表主要技術指標
·?標度范圍
、準確度等級
型 號 | 標度范圍MPa(Hg~Psi) | 精度度等級 |
Y-60B-F Y-60B-FZ Y-63B-F Y-63B-FZ | 0~0.6、1 、1.6、2.5、4.6、10、16 、25、40、60-0.1~0.5 、0.9、1.5、2.4 | 2.5 |
Y-100B-F Y-100B-FZ Y-150B-F Y-150B-FZ Y-103B-F Y-103B-FZ Y-153B-F Y-153B-FZ | 0~0.1 、0.16、0.25、0.4、0.6、1、1.6 、2.5 、4 、6、10 、16 、25 、40 、60、 -0.1~0 、0.06 、0.15 、0.3 、 0.5、0.9 、1.5 、2.4 (-30″~0.15 、30 、60、100 、150 ； 0~15 、30 、60、100 、200 、300、400 | 1.5 (1) |
注：括號內的標度范圍和精度等級僅供特殊訂貨。
不銹鋼壓力表型號表示
使用環境溫度：-25~70℃(外殼內充液)
-40~70℃(外殼內不充液)
溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)
抗工作環境振動：V·H·4級(外殼內充液)
V·H·3級(外殼內不充液)
外殼防護等級：IP64
重量：0.2kg (Y-60B-F)
0.6kg (Y-100B-F)
1.0kg (Y-150B-F)
不銹鋼壓力表導壓系統及外殼等材質
零件名稱 | 材 料 牌 號 |
|
Y-60B | Y-100B 、Y-150B |
|
接 頭 | 0Cr18Ni9(304) | 0Cr17Ni12Mo2(316) |
|
彈簧管 | 0Cr18Ni9 Ti(321) | 0Cr17Ni12Mo2(316) |
|
外 殼 | 0Cr18Ni9 |
|
D | d0 | d1 | H1 | H2 | L | L1 | L2 | 接頭螺紋d |
60 | 76 | 4.5 | ≤60 | / | 14 | 36 | 66 | M14×1.5；Z 1/4″(NPT) |
100 | 116 | 4.8 | ≤100 | ≤35 | 20 | 50 | 98 | M20×1.5 |
150 | 165 | 5.8 | ≤125 | ≤60 |
