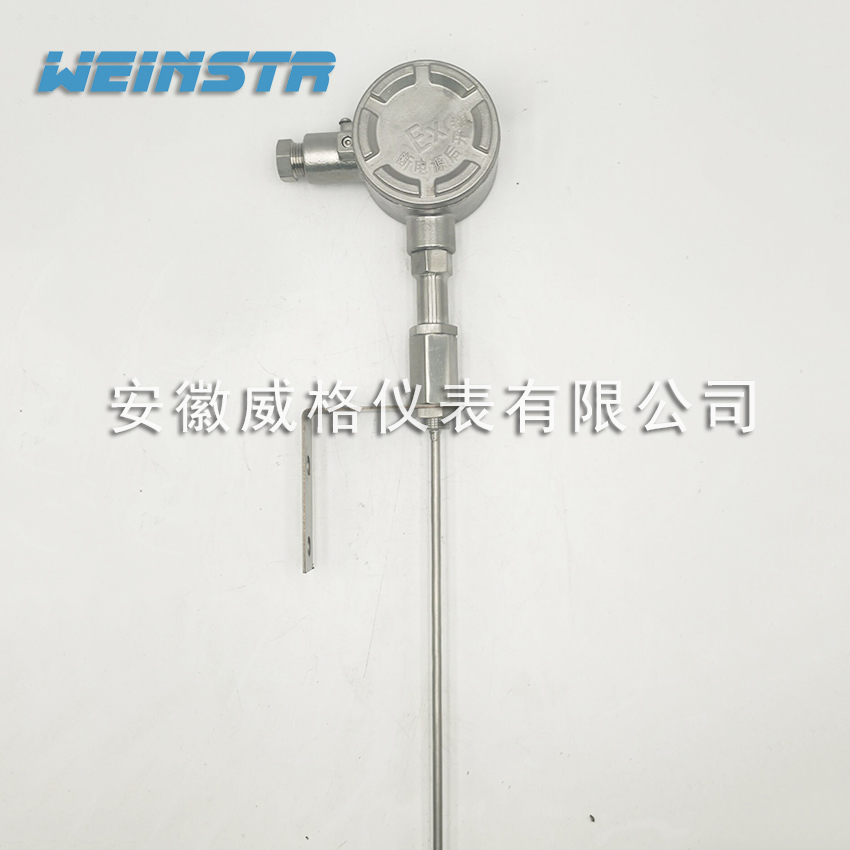

防爆溫度變送器
隔爆型一體化溫度變送器（以下簡稱溫度變送器）由溫度傳感器和信號轉換器組成
一
、概述?
隔爆型一體化溫度變送器（以下簡稱溫度變送器）由溫度傳感器和信號轉換器組成
、信號轉換器安裝在溫度傳感器的冷端接線盒內，把溫度傳感器檢測到的電壓
、電阻信號直接轉換成4～20mA電流輸出
。結構簡單，安裝、使用、維修方便，是新一代溫度檢測、控制儀表
，深受廣大設計人員和用戶的歡迎
。目前已廣泛用于石油、化工
、冶金、電站
、輕工等部門
，與調節器、記錄儀表
、計算機等配套使用
，組成各種測量控制系統。
該溫度變送器按溫度傳感器不同
，分為熱電偶和熱電阻兩種系列，在每種系列中
，根據使用場合的的不同分為隔爆型和普通型
，根據輸出功能的不同，分為帶現場顯示和不帶現場顯示
。用戶可根據使用場合和配套儀表的要求選擇適當?shù)囊?guī)格型號
。
隔爆型溫度變送器經儀器儀表防爆安全監督檢驗站測試合格，可在爆炸性氣體環境中使用
。
二、主要特點
1. 二線制傳送
。信號轉換器供電的兩根導線同時也傳送輸出信號
。
2. 輸出恒流信號（4～20mA）?div id="jfovm50" class="index-wrap">？?力強
、遠傳性能好
。
3. 信號轉換器用環氧樹脂封裝成模塊，具有抗震動
、耐腐蝕、防潮濕等優點
，可用于條件較差的場所
。
4. 熱電偶的毫伏信號經信號轉換器直接轉換成4～20mA電流輸出、用普通電纜線傳送信號
，可省去價格昂貴的補償導線
。
5. 帶現場顯示的溫度變送器既輸出4～20mA的電流信號，又能在測溫現場讀到實測溫度
，給操作人員帶來很大方便
。
三、主要技術指標
供電電壓：13～30V
，DC
負載電阻：0～850Ω
輸出信號：4～20mA
基本誤差：±0.2%
，±0.5%
顯示方式： 位液晶顯示
使用環境溫度：-20～70℃
環境溫度影響：0.25%/10℃
冷端補償誤差：0.5%/10℃
防爆標志：dⅡBT4
防護等級：IP54
四、系統連接
一般電源電壓Ｖs選用24V
，負載電阻RL選用250Ω
，這樣當回路中通過4～20mA電流時
，RL上的電壓降為1～5V
。如果Ｖs和RL選用別的數值，那么RL值不能超過由公式RL = 計算得到的數值
。
