金屬管浮子流量計

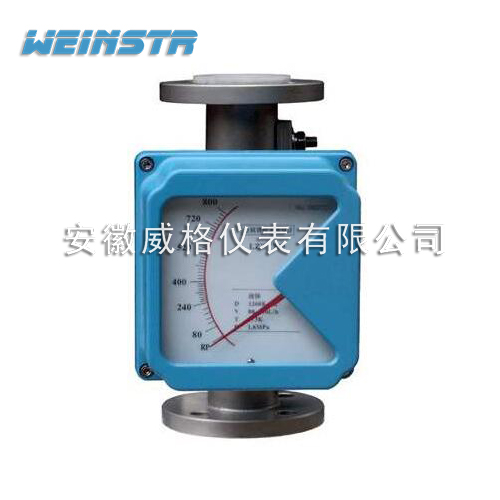

金屬管浮子流量計浮子在測量管中
特點
金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量測量儀表
。它具有體積小，檢測范圍大，使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。測量部分特點：
1
、堅固的全金屬結構設計型浮子流量計2
、采用***立概念設計的測量管指示器3、可選擇不銹鋼
、哈氏合金、鈦材、PTFE材料測量系統4
、低壓力損失設計5
、短行程、小型結構設計、儀表總高度2506
、磁性耦合結構確保數據傳輸、信號更加穩定7
、保溫或伴熱夾套8
、垂直、水平、各種安裝方式更適合不同使用場合9
10
11
12、較寬的流量比10：1
13
14
15
16、全金屬結構
，適于高溫、高壓和強腐蝕性介質17、可用于易燃
、易爆危險場合18
、選二線制、電池、交流供電方式19
、多參數標定功能20、帶有數據恢復
，數據備份及掉電保護功能結構原理
金屬浮子流量計的流量檢測元件是由一根自下向上擴大的垂直錐形管和一個沿著錐管軸上下移動的浮子組所組成
。工作原理如圖1所示，被測流體從下向上經過錐管1和浮子2形成的環隙3時，浮子上下端產生差壓形成浮子上升的力，當浮子所受上升力大于浸在流體中浮子重量時，浮子便上升，環隙面積隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子在錐管中高度和通過的流量有對應關系。體積流量Q的基本方程式為 (1)當浮子為非實芯中空結構（放負重調整量）時，則(2)式中 α——儀表的流量系數
，因浮子形狀而異； ε——被測流體為氣體時氣體膨脹系數，通常由于此系數校正量很小而被忽略，且通過校驗已將它包括在流量系數內，如為液體則ε=1； △F——流通環形面積，m2； g——當?shù)刂亓铀俣龋琺/s2； Vf——浮子體積主要技術參數
◇測量范圍：水（20℃）1-200000 l/h 空氣（20℃
◇量 程 比：標準型10:1
◇精 度：標準型1.5級；特殊型1.0級
◇壓力等級：標準型：DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型：DN15－DN50 25MPa DN80-DN200 16MPa 夾套的壓力等級為1.6MPa
◇介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃ 高溫型：zui高可達400℃
◇介質粘度：DN15：η<5mPa.s(F15.1-F15.3) η<30mPa.s(F15.4-F15.8) DN25：η<250mPFa.s DN50-DN150：η<300mPa.s
◇環境溫度：液晶型－30℃－+85℃ 指針型－40℃－+120℃
◇連接形式：標準型：DIN2501標準法蘭 特殊型：由用戶指定的任意標準法蘭或螺紋
◇電纜接口：M20*1.5
◇供電電源：標準型：24VDC二線制4－20mA（10．8VDC－36VDC）
交流型：85－265VAC 50HZ
電池型：3.6V@7.5AH鋰電池
◇報警輸出：上限或下限瞬時流量報警 集電極開路輸出（zui大100mA@30VDC內部阻抗100歐） 繼電器輸出（觸點容量1A@30VDC或0.25A@250VAC或0.5A@125VAC）
◇脈沖輸出：累積脈沖輸出
◇液晶顯示：瞬時流量顯示數值范圍：0－50000 累計流量顯示數值范圍：0－99999999(可帶小數點）
◇防護等級：IP65
◇防爆標志：本安型iaⅡCT5；隔爆型dⅡBT6
