、遠傳輸出及報警信號：磁翻板液位計可實現遠傳4-20mA，485通訊，Modbus協議及開關量信號、報警功能。

二

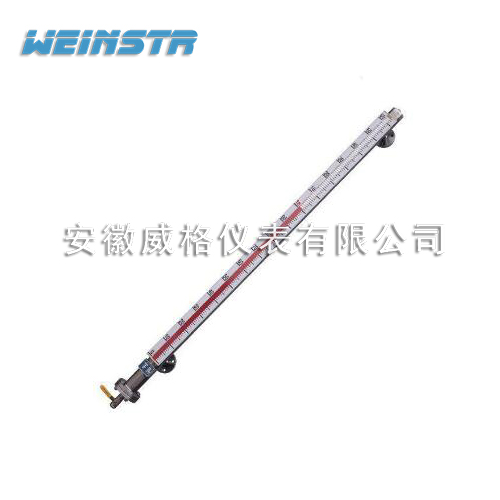

、側裝式磁翻板液位計工作原理

以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。磁翻板液位計的主體內磁浮子隨液位的升降而上下運動

，同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示白色。紅色和白色色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺。

磁翻板液位計分類及適用場合

三

、側裝磁翻板液位計主要技術指標:

1、量程范圍：測量范圍：300~18000mm

2

、介質密度（g/cm3）：0.5～2

3、介質粘度： ≤0.02Pa.S

4

、工作溫度℃：-40～350

5、工作壓力：≤2.5MPa（普通型）?

? ? ? ? ? ? ? ? ?≤10.0MPa（高壓型）?

? ? ? ? ? ? ? ? ?≤32.0MPa（超高壓型）?

? ? ? ? ? ? ? ? ?≤2.5MPa（防腐型）

6

、測量精度：≤±10

7、安裝方式：側裝磁翻板液位計

、頂裝式、底裝式?

8、防護等級：IP65

9

、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或 開關量?

11、接口法蘭：根據***化工部

、機械部及美制標準，可以結合用戶的需要特殊定制。 ?

注：當側裝式磁翻板液位計安能裝受環境影響

，空間位置L1<300訂貨時應明顯提出。
